304不銹鋼低溫退火怎樣實(shí)際操作？不銹鋼原材料退火方式

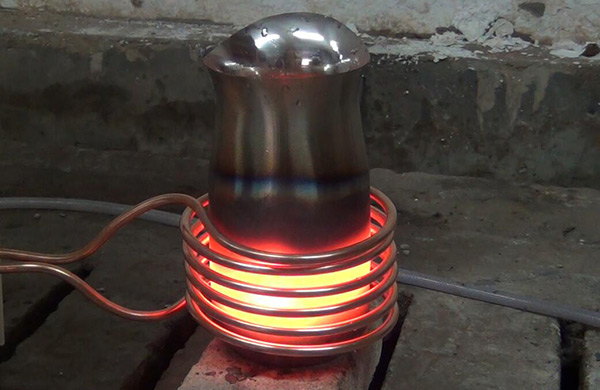

304不銹鋼低溫退火怎樣實(shí)際操作？

低溫退火對SUS304不銹鋼的屈服強(qiáng)度危害較小，在500℃下列退火，退火后屈服強(qiáng)度值轉(zhuǎn)變較小，高溫退火對試件屈服強(qiáng)度的危害很大，預(yù)形自變量為15%時(shí)在1050℃下退火后Re降*260MPa，Rm基本上隨退火溫度成線形降低，可是轉(zhuǎn)變的力度比Re小得多。與此同時(shí)，試件的維氏硬度值隨退火溫度的上升而降低。伴隨著退火溫度的上升，試件延伸率明顯增強(qiáng)，尤其是高溫退火情況下，Re降低更為顯著，做到了徹底變軟情況。在1050℃退火(隔熱保溫5min，快冷)延伸率A、硬度HV做到變軟的*好組成。

廣東力華不銹鋼原材料退火方式 　　

一般退火：*是指在沒有維護(hù)汽體的功效下開展的退火，例如用火加溫的連退爐，這類退火后的帶鋼，還必須歷經(jīng)酸洗鈍化，除去表層上在退火全過程中轉(zhuǎn)化成的鋅灰，因?yàn)樵馐芩岬慕g，外表粗糙度降低，因此光澤度性較弱，看起來表層泛白，沒亮。明亮退火：分二種，一種是用全氫維護(hù)情況下的退火，此氡氣來自電解法或第三方供貨、純凈度高、漏點(diǎn)低，另一種是用氨溶解，溶解后的汽體歷經(jīng)干躁后進(jìn)到爐內(nèi)做為維護(hù)汽體，相對而言純凈度和漏點(diǎn)都需要差一些。可是，二種方式 的相似之處取決于全是用氡氣來做為維護(hù)汽體，爐墻構(gòu)造獨(dú)特，內(nèi)部有一根叫“馬弗”的物品，火苗先加溫“馬弗”，再通導(dǎo)熱的方式 將發(fā)熱量傳輸給帶鋼，這樣子防止了帶鋼的空氣氧化，因此歷經(jīng)明亮退火后的帶鋼不用再酸洗鈍化，帶鋼“基本上”維持原先的表面粗糙度，因此明亮退火的帶鋼比一般退火的帶鋼亮。

馬氏體不銹鋼原材料一般全是做馳力退火的，一般僅僅為了更好地清除生產(chǎn)加工時(shí)在產(chǎn)品工件上導(dǎo)致的殘余地應(yīng)力及應(yīng)力的難題，為了更好地防止在應(yīng)用時(shí)由于環(huán)境要素而會(huì)導(dǎo)致一些一部分較非常容易空氣氧化，或者產(chǎn)生因地應(yīng)力而造成的浸蝕情況，因而會(huì)施加弛力退火以清除殘余地應(yīng)力，但又因?yàn)橐徊糠掷w薄不銹鋼帶，必須其一定的抗壓強(qiáng)度存有，因而施加低溫弛力退火。對于為什么弛力退火后沒有變松，反倒發(fā)硬，關(guān)鍵是由于退火的溫度低，沒有讓原材料有充足的動(dòng)能來推動(dòng)加工硬化，因而享有了在冷拉時(shí)需造成的晶粒形變，換句話說在別人說的“回應(yīng)”、“加工硬化”、“晶粒發(fā)展”，僅到“回應(yīng)”的環(huán)節(jié)，讓晶粒造成多晶體化，只使生產(chǎn)加工時(shí)造成的差排做短路線的挪動(dòng)來釋放出來內(nèi)部地應(yīng)力。因而內(nèi)部的晶粒會(huì)比原先沒有生產(chǎn)加工時(shí)要來的小。一樣的容積下，晶粒較小的硬度當(dāng)然*較高，尤其是在常溫下下邊。對于氧化鉻層的硬度是不容易危害到總體硬度，*多薄厚有一定的轉(zhuǎn)變，硬度幾乎不危害。

304不銹鋼管的熱處理工藝　　

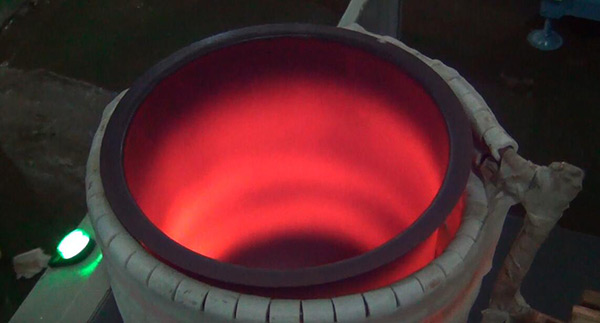

廣東力華將不銹鋼管加溫到一定溫度并隔熱保溫一段時(shí)間，隨后使它漸漸地制冷，稱之為退火。鋼的退火是將鋼加溫到產(chǎn)生改變或一部分改變的溫度，歷經(jīng)隔熱保溫后遲緩制冷的熱處理工藝方式 。退火的目地，是為了更好地清除機(jī)構(gòu)缺點(diǎn)，改進(jìn)機(jī)構(gòu)使成份勻稱化及其優(yōu)化晶粒，提升鋼的物理性能，降低內(nèi)應(yīng)力;與此同時(shí)可減少硬度，提升塑性變形和延展性，改進(jìn)鉆削生產(chǎn)加工特性。因此退火既為了更好地清除和改進(jìn)前道工藝過程*下的機(jī)構(gòu)缺點(diǎn)和熱應(yīng)力，又為事后工藝流程做好提前準(zhǔn)備，故退火是歸屬于半成品加工熱處理工藝，又被稱為事先熱處理工藝。

之上便是有關(guān)不銹鋼低溫退火的有關(guān)的專業(yè)知識。很不銹鋼的解決層面并不是很熟識的盆友可一定要多學(xué)習(xí)培訓(xùn)哦，期待之上的專業(yè)知識對大伙兒有一定的協(xié)助。
