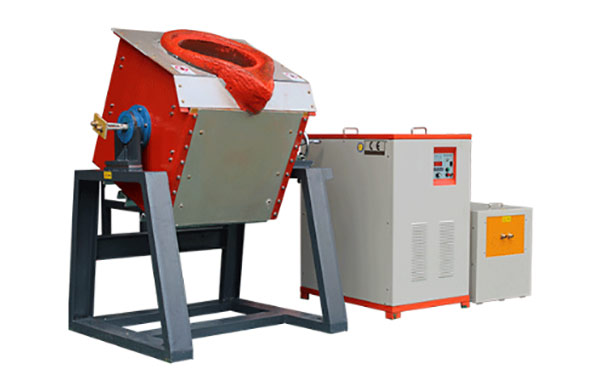

感應加熱爐-安全供電

   為了改變電容反饋不易調節反饋系數的缺點，以上的高頻感應加熱爐采用了電感電容混臺反饋振蕩電路。反饋電壓的取得，在設計上以電容的反饋電壓為主，以此來擴大反饋系數的調節范圍，用于滿足高頻設備調諧的需要。

   感應加熱爐電子管振蕩器陽極供電方式，可分為串聯供電與并聯供電兩種，對大功率高額設備來說，都采用并聯供電。串聯供電時，振蕩器處于直流高壓下，很不安全，且直流損耗大，所以不被采用。而并聯供電的優點是輸出回路只有高頻高壓，如經高頻變壓器降壓后變?yōu)楦哳l低壓輸出則更為安全，線路損耗小，但所需元件增多。

   感應加熱爐并聯供電，*是把三相壘波整流出來的直流高壓電源占。廈LC振蕩回路與振蕩管并聯起來，使直流和高額交流分別通過振蕩管構成網路。為了達到這個目的，在振蕩管的陽極必須設置陽極扼流圈二。及陽極隔直電容陽極扼流圈

    對直流高額感應加熱爐振蕩器的陽極并聯供電來說電阻很小，但對交流來說，且頻率越高，阻抗越大，因而能把高頻電流隔開，以免振蕩回路LC的高額電壓為曰。所短路，為旁路電容。而通過與振蕩管卻可構成網路。
