立式凸輪軸淬火機床一般有哪兩種結構

　　立式凸輪軸淬火機床一般有哪兩種結構？

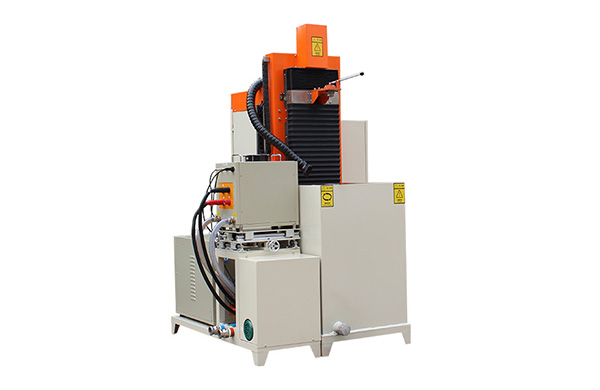

　　立式凸輪軸淬火機床有立式雙工位凸輪軸淬火機床和單工位雙淬火變壓器感應器組立式淬火機床兩種結構。

　　（1）立式雙工位凸輪軸淬火機床左工位可以淬凸輪部分，而右工位可以處理軸頸部位。凸輪軸上的凸輪數與軸頸數是不同的，以四缸凸輪 軸為例，進、排氣凸輪共有8個，而支承軸頸只有3個。支承軸頸寬度比凸輪寬度大許多，加熱面積大，考慮對雙工位淬火機床交替加熱，負載 平衡及使用功率相近，為此，凸輪工位采用雙孔感應器，一次加熱兩個凸輪，而軸頸工位則立式雙工位凸輪軸淬火機床公用電容器采用單孔感應器，一次只淬一個軸頸。這種雙工位凸輪軸淬火機床除升降機構、淬火變壓器及感應器等每個工位各需一套 外，其電容器部分可以有一部分是公用的。

　　（2）單工位雙淬火變壓器感應器組立式淬火機床  該淬火機床它采用一個立式升降機構，兩套淬火變壓器感應器組，一套 用于淬凸輪，另一套用于淬軸頸。兩套感應器均是雙孔的。兩套淬火變壓器感應器組相互呈90。交叉，共對著淬火機床的雙*中心線。為此，一套感應器的兩個孔是左右配置，而另一套感應囂的兩個孑L呈前后分布。

　　以上兩種淬火機床采用按順序分段一次淬火方式，但對中頻電源來說，由于用兩個工位交替加熱，其暫載率是較高的。這類淬火機床用 200kW、8kHz中頻電源，生產四缸發動機凸輪軸的生產率可達到15~ 20/h。
