40鉻鋼高頻淬火的*高硬度是多少？特點是什么？

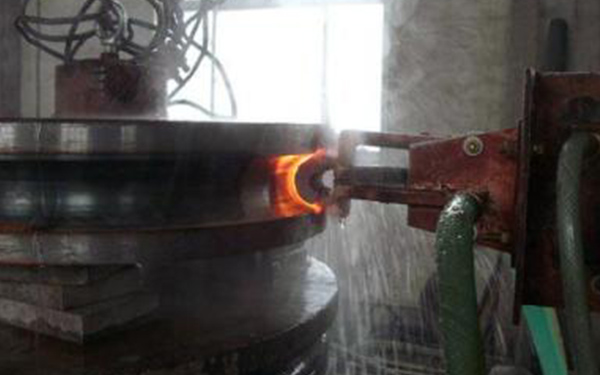

40鉻鋼經過高頻淬火后硬度非常高，可用于汽車轉向、機床軸承、齒輪等機械零件。以下廣東力華*為您介紹40鉻鋼高頻淬火的*高硬度是多少？特征是什么？

關于40鉻鋼的介紹，40Cr是我國GB的標準鋼號，40Cr鋼是機械制造中應用*廣泛的鋼材之一。調質后綜合力學性能好，低溫沖擊韌性好，缺口敏感性低。

鋼材淬透性好，水淬時可淬透*φ28~60mm，油淬時可淬透*φ15~40mm。該鋼除調質外，還適用于氰化和高頻淬火。切削性能好，硬度174~229HB時，相對切削性能為60%。鋼材適合制造中型塑料模具。

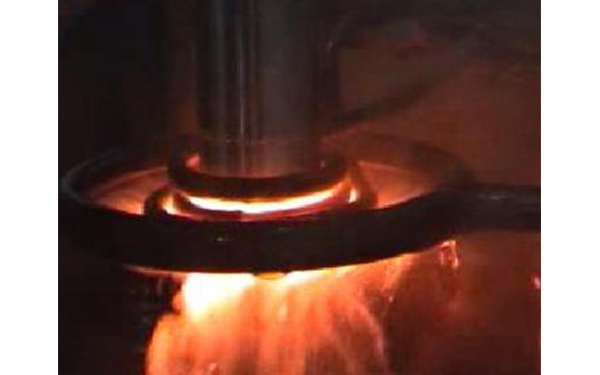

40鉻鋼熱處理*高硬度為850℃，油冷；回火520℃，水冷，油冷。40CR表面淬火硬度為HRC52-60，可達到HRC48-55。硬度與碳含量有關。碳含量越高，硬度越高。40CR正常淬火硬度HRC47~50。40CR840~860℃淬火油冷卻可達HRC52~56硬度。感應淬火可以做到HRC60左右。

40鉻鋼的特性:中碳調制鋼，冷鐓模具鋼。該鋼價格適中，加工簡單，經適當熱處理后可獲得一定的韌性、塑性和耐磨性。正火可以促進組織球化，提高硬度小于160HBS坯料的切割性能。回火溫度為550~570℃，鋼具有*佳的綜合力學性能。該鋼淬透性高于45鋼，適用于高頻淬火、火焰淬火等表面硬化處理。

40鉻鋼高頻淬火的*高硬度是多少？特征是什么？透過這篇文章，大家都清楚了一些吧，如果對這篇文章還有疑問，可以到廣東力華平臺咨詢。
