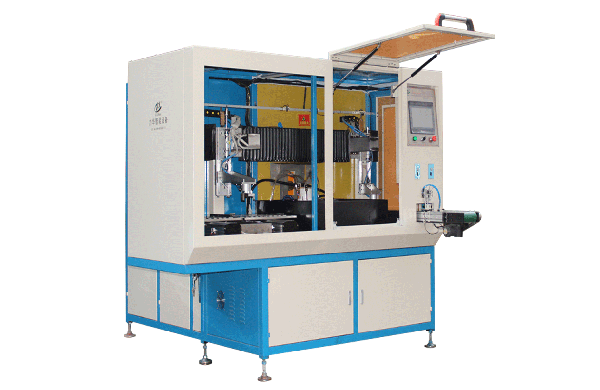

高頻淬火機床—提供一站式服務,—一鍵式操作!

       整流橋輸出地端應接在大電解電容上，以利于降噪。電解電容應大于，三端穩壓模塊提供較穩定的直流輸入。二極管選用,以便在出現反向電壓時可以迅速導通，保護三端穩壓模塊。為消除三端穩壓模塊內部產生的高次諧波，抑制穩壓電路的自激震蕩，實現頻率補償，應在模塊兩端分別并聯一小電容。在電路連接正確的情況下接通電源。注意，在接通電源后不要急于測量，首先要觀察整個電路有無異常現象發生（包括有無冒煙，是否有異常氣味，是否有異聲，芯片是否發燙，電源是否有短路或開路等現象）。如果出現異常，應該立即關掉電源，待故障排除后方可重新通電。

       對IGBT要*行靜態調試，在沒有外加信號的條件下測試IGBT工作點發射極e、門極g、集電極c各點的電位。這樣可以及時發現器件是否已經損壞和處于臨界狀態。按信號流向順序調試控制電路、逆變回路、反饋回路，這樣可以把調試好的單元電路的輸出信號作為下一級的輸入信號。調試控制電路時，需要強調的是在安裝電位器之前，要先將其調整到設計值，否則電路可能不起振。微調電位器使三角波輸出的幅度是否滿足設計指標要求。對于驅動電路，要驗證其故障信號復位功能是否達到設計要求，可以人為給定一模擬故障信號去測試。

       反饋回路的調試主要看電流互感器上電流表的讀數變化對應額定變流比放大后是否符合設計指標要求。將靜態調試和動態測試的結果與設計的指標相比較，通過深入地分析提出了合理的修正。
