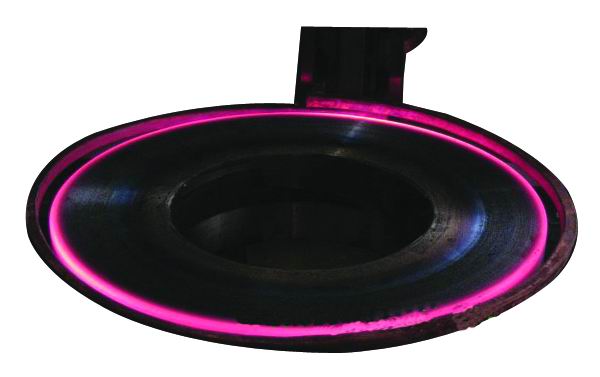

感應淬火設備加熱對奧氏體晶粒長大的影響

        奧氏體形成后的起始晶粒一般都比較細小，快速感應淬火設備加熱條件下形成的起始晶粒*更加細小。這種細小晶粒具有晶界多、晶界面積大、晶界能量高的特征，這些特征使晶界處于不穩定的狀態。一旦外界條件發生變化，很容易引起晶粒長大。但是．不同的外界條件對奧氏體晶粒長大產生不同的影響，有的能促進其長大，有的能阻止其長大。在快速加熱條件下，對奧氏體晶粒長大能起到的影響，主要表現在以下幾個方面。

        感應淬火設備加熱溫度對奧氏體晶粒長大的影響  隨加熱溫度的升高，奧氏體晶粒長大的速度加快。溫度是促進晶粒長大*積極的因素。加熱溫度與奧氏體本質晶粒尺寸的關系。對本質細晶粒鋼來說，加熱溫度超過950℃時，奧氏體晶粒尺寸迅速長大。這個使奧氏體晶粒迅速長大的溫度，稱為臨界加熱溫度。本質粗晶粒鋼不存在臨界加熱溫度，其晶粒尺寸隨加熱溫度的升高而勻速長大。

        快速加熱可以提高奧氏體的形成溫度。隨加熱速度的增大，鋼的臨界點升高，因此，*提高了臨界加熱溫度。在感應淬火設備加熱快速熱 處理常用的加熱速度下，其臨界加熱溫度可以比普通加熱提高50～ 100℃。通常本質細晶粒鋼的臨界加熱溫度在900～950℃，采用快速加熱時可以達到950～1000℃。這為感應加熱提高熱處理溫度提供了依據。

        總之，為了得到細小的晶粒度，即使采用快速感應淬火設備加熱也要盡量避免使用過高的奧氏體化溫度。過高的加熱溫度除有產生晶粒粗化的 傾向外，還會帶來鋼材表面的氧化和脫碳等缺陷
