三工位工頻氣缸套淬火機床是怎樣工作的

　　三工位工頻氣缸套淬火機床是怎樣工作的？

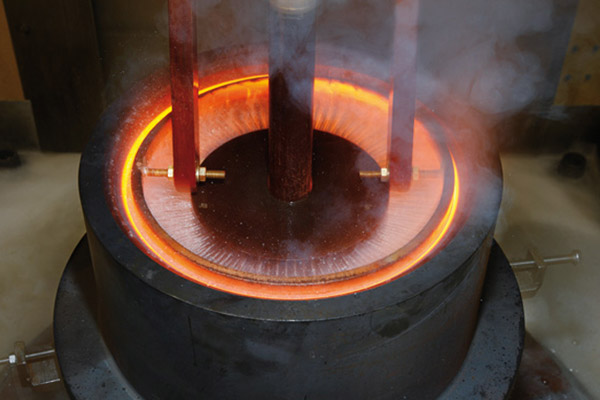

　　這臺淬火機床主要由裝有三個工頻感應器的升降床柜與裝有六個下鐵心的回轉工作臺組成。床柜的升降由液壓缸控制，回轉工作臺以180。正反轉動，由帶齒條的液壓缸活塞桿操縱。回轉工作臺的外圓是一個齒圈，它與活塞桿上的齒條相嚙合。待回火的三個氣缸套分別放到外側的三個下鐵心上，扳動氣閥手柄，液壓缸活塞桿使回轉工作臺轉180。到內側位置，升降床柜下降，三個工頻感應器連同上鐵心套住缸套開始加熱。

　　此時，淬火機床外側三個下鐵心可以裝上待回火的氣缸套。一旦定時加熱結束后，床柜自動升起，回轉工作臺反向轉動1800，回過火的缸套轉到外側，待回火的缸套轉入床柜下方，進行下一輪的循環。

　　這臺三工位工頻氣缸套回火機床所需功率為45kW，適合加工外徑為80~145mm，高度為200~ 300mm的缸套，生產率為160~180個/h，其生產能力可為兩臺雙工位氣缸套淬火機床服務。
