高頻淬火設備鋼的熱處理

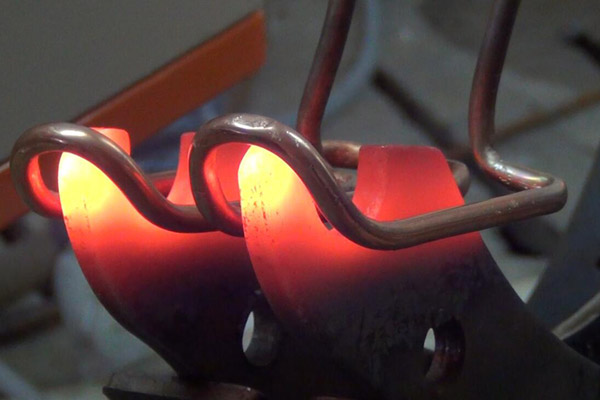

　　高頻淬火設備鋼的預備熱處理非常重要，因為大部分感應加熱過程的加熱時間短，在這段時間內不足以使具有粗大晶粒或晶粒不均勻的鋼達到擴散均勻，熱處理之后通常還保留著游離鐵索體，引起軟點產生。在可能的條件下，應盡量避免進行退火，球化退火和類似的預備熱處理。*理想的預備熱處理是正火，正火后能得到分布良好的均勻的珠光體組織。

　　高頻淬火設備感應淬火前進行退火能得到探的淬磋層，但表面硬度較低（洛氏硬度HRC52）。感應淬火前進行正火可得到中等硬度（洛氏硬度HRC53）。感應淬火前進行調質處理，則能得到薄的淬硬層（0 75毫米），硬度很高（洛氏硬度HRC62）。實際上感應淬火前進籽正火能得到有較深淬硬層的趙好的金相組織。

　　高頻淬火設備鋼在加熱中止和進行淬火冷卻之間需要有一短時間的停滯，以完成碳的溶解過程。為了消除這種停滯，已發展了另外一些淬火鋼（SAE1000和13 00系鋼）。
