高頻淬火機怎樣型號選擇？淬火全過程的詳細介紹

淬火，是一道不銹鋼板材鑄造的工藝處理，可以使不銹鋼板材更硬實。要做這道加工工藝，淬火機的挑選也是很重要的，下列我*為我們來介紹一下高頻淬火機怎樣型號選擇，及其淬火加熱溫度的有關各種知識分享。

高頻淬火機怎樣型號選擇　　

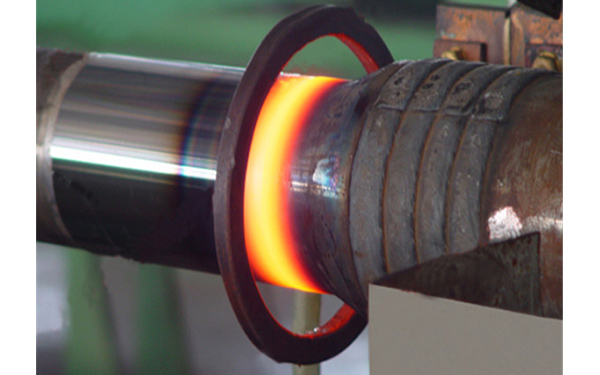

1.*要了解工件的尺寸　　2.次之還需要清晰工件的淬火深層，依據深層的不一樣選定的規格也不一樣。一半淬火深層在1.0-1.5mm中間得話，采用高頻機，深層在1.5-3.0mm中間采用超聲頻磁感應加熱機，當淬火深層在3.5-10mm中間時，理應采用高頻。　　3.還需要考慮到商品的生產量，淬火溫度，淬火速率及其商品的原材料。

淬火全過程的詳細介紹　　

1.先把零件放進淬火爐內加熱，依據原材料成份設置適合的溫度，依據零件薄厚隔熱保溫適合的時間。使零件加熱透。　　2.隨后把零件取下，依據原材料的切削性能不一樣放進適宜的物質中冷卻，一般情形下是油淬，自然也是有水淬，例如古時候生產制造寶刀，針對有一些*原材料，風冷式*可以做到高韌性?！　〈慊鸷笠欢ㄒ蜏卮慊?，不然非常容易形成裂痕，便是把零件再次放進一兩百度的爐內加熱隔熱保溫，隨后空冷。

淬火加熱溫度：　　

淬火加熱溫度，關鍵依據鋼的改變點來明確。對亞共析鋼，一般采用淬火加熱溫度為Ac3+(30—50℃)，過共析鋼則為Ac1+(30—50℃)。往往那樣明確，由于對亞共析鋼而言，若加熱溫度小于Ac3，則加熱情況為奧氏體與金相組織二相構成，淬火冷卻后金相組織儲存出來，促使零件淬火后強度不勻稱，抗壓強度和強度減少。比Ac3點高30—50℃的目地是因為使工件芯部在要求加熱時間內確保做到Ac3點以上的溫度，金相組織能充分融解于奧氏體中，奧氏體成份較為勻稱，而奧氏體晶體又不*于粗壯。對過共析鋼而言，淬火加熱溫度在Ac1～Ac3中間時，加熱情況為細微奧氏體晶體和未融解滲碳體，淬火后獲得隱晶奧氏體和聯合分布的球形碳物。這類機構不但有高的強度和強度、高的耐磨性能，并且也是有不錯的延展性。假如淬火加熱溫度過高，滲碳體融解，奧氏體晶體成長，淬火后獲得塊狀奧氏體(孿晶馬氐體)，其顯微鏡裂痕提升，延性擴大，淬火裂開趨向也擴大。因為滲碳體的融解，奧氏體中碳含量提升，淬火后殘留奧氏體量增加，鋼的硬度和耐磨性能減少。高過Ac1點30—50℃的目的性和亞共析鋼相近，是為了確保工件內各一部分溫度均高過Ac1?！　×粢猓好鞔_淬火加熱溫度時，還應考慮到工件的樣子、規格、初始機構、加熱速率、冷卻物質和冷卻方法等要素。

在工件規格大、加熱速度更快的情形下，淬火溫度可選擇得高一些。由于工件大，熱傳導慢，非常容易加熱不夠，使淬火后無法得到所有奧氏體或淬硬層減薄。加熱速度更快，工件溫度差大，也很容易發生加熱不夠。此外，加熱速度更快，起止晶體細，也容許使用較高加熱溫度。在這樣的情況下，淬火溫度可用Ac3+(50—80℃)，對細晶體鋼有時候取Ac3+100℃。針對樣子較繁雜，非常容易形變裂開的工件，加熱速率比較慢，淬火溫度取*低值。

考慮到初始機構時，如先過共析鋼金相組織較為大，或鐵素體片間隔比較大，為了更好地加快奧氏體勻稱化全過程，淬火溫度獲得高一些。對過共析鋼為了更好地加快鋁合金滲碳體的融解，及其鋁合金原素的勻稱化，也應采用較高的淬火溫度。例如彈簧鋼的Ac1點為820—840℃，淬火加熱溫度達到1280℃?？紤]到采用淬火物質和冷卻方法時，在采用冷卻速率較低的淬火物質和淬火方式的情形下，為了更好地提升低溫奧氏體的可靠性，避免因為冷卻速率較低進而工件在淬火時產生鐵素體型變化，常取稍高的淬火加熱溫度。

以上便是我為各位共享的有關淬火機的選擇型號規格的參照標準的專業知識。大伙兒在拆換機購買機器必不可少的參照標準一定要清晰。
