你現(xiàn)在*必須知道的感應加熱器釬焊知識

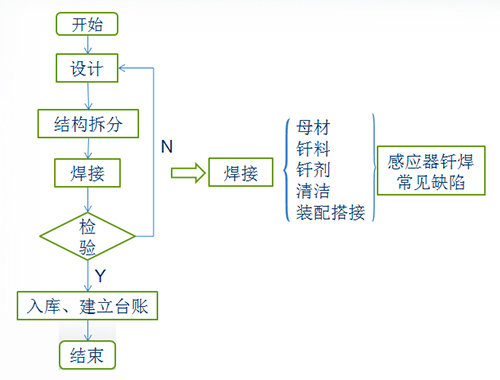

母材：感應器有效圈及基體結構使用材料為紫銅《GB/T5231-2012加工銅及銅合*號和化學成分》可分為：普通紫銅（T1、T2、T3）、無氧銅（TU1、TU2和高純、真空無氧銅）

純銅熔點：1083.4±0.2℃ 水嘴等附件使用黃銅H62、H68熔點約934℃

釬料： ①合適熔點

           ②良好潤濕性，與母材發(fā)生溶解、擴散

           ③成分穩(wěn)定，強度、導電性、導熱性、抗腐蝕等滿足要求

           ④經(jīng)濟性

感應加熱器常用釬料

紫銅   1自體切條  2 電纜線

黃銅   1、S201紫銅焊絲（1020-1050℃） 2、 S221（890-905℃  3、S213（875-1025℃）

銀銅  1、HL204（Ag15%630-780℃）2、HL209、205、301、302、310...

磷銅  HL201（710-793℃）

釬劑：

釬劑的主要用途：去除母材和液態(tài)釬料表而上的氧化物，保護母材和釬料在加熱過程中不致進一步氧化以及改善釬料對母材表面的潤濕能力。

釬劑應具備以下條件：

①具有足夠的去除母材及釬料表面氧化物的能力；

②熔化溫度及低活性溫度略低于釬料的熔化溫度；

③在釬焊溫度下具備足夠的潤濕能力。

④殘渣容易除去

QJ102適用銀基焊料溫度550-850℃

QJ112適用銀基焊料溫度600-850℃

CJ301適用紫銅及黃銅合金釬焊溫度約650℃、

磷銅可不用釬劑

清潔：母材表面存在氧化物或油污等，往會使液態(tài)釬料聚集成球形。不與母材發(fā)生潤濕。多數(shù)金屬氧化物在空氣中完全分解的溫度高于其熔點甚*沸點，因此在釬焊過程中不能單純依靠加熱來求得氧化物的分解

搭接裝配：裝配的方法與間隙值是影響感應器焊接質量的主要原因之一。使用不同的釬料時，其適宜的間隙量也不相同，搭接方式及裝配間隙在制作流程的設計、拆分環(huán)節(jié)*需要設計好
